真空过滤脱水机基本构造和工艺过程

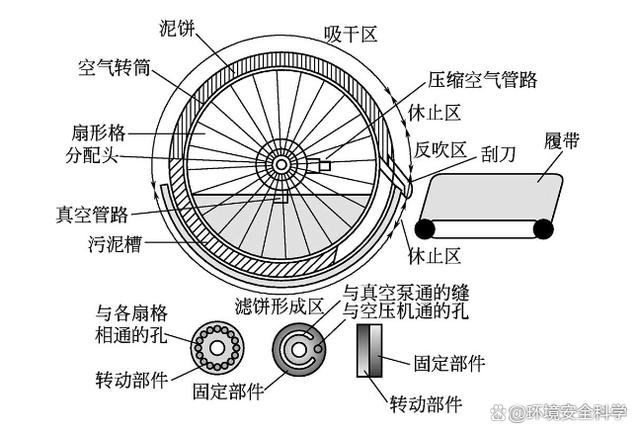

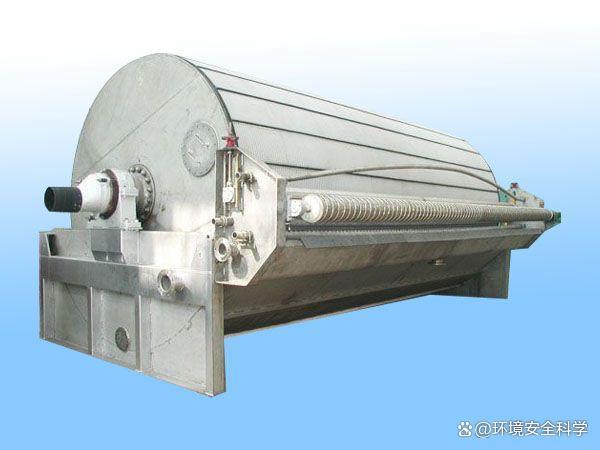

转鼓式真空过滤机如图所示。

转鼓式真空过滤机的圆筒内表面设置有滤材，圆筒兼作母液槽。圆筒不断旋转，滤材随之进入母液中，借助减压过滤作用形成滤饼。然后对滤饼依次进行脱水和洗涤。滤饼转到料斗上方时，靠滤材反面吹入空气或脉冲吹入压缩空气，从而将滤饼剥离，然后经皮带运输机或螺旋输送机排出。转鼓式真空过滤机有效过滤面积较小，由于滤布紧贴在转鼓上，因此容易发生堵塞，影响过滤效率，适用于沉降速度较大的母液，不适用于滤饼易脱落或是必须洗涤的场合。

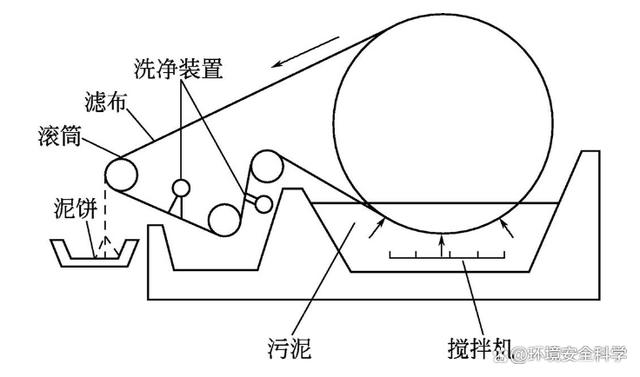

履带式真空过滤机的滤布没有完全紧贴于转鼓表面，而是随着旋转离开转鼓并卷到直径较小的滚筒上。在此过程中，之前过滤得到的污泥滤饼由于曲率和运动角速度的剧增而从滤布上剥离下来。相对于转鼓式真空过滤机来说，履带式真空过滤机脱水性能较好，最终得到的泥饼含水率一般为70%~～75%，适用范围较广。履带式真空过滤机的结构如图所示。
